SHDN30 双喇叭 重负荷 信号扬声器
Ø125mm Max.118dBx2
118dB的喇叭配置在双方向的重负荷产品
  • 高音量喇叭配置在双方向德重负荷产品，适合用于大型起重机、货车等搬运机械用
  • 铝合金外壳的防水、防尘(IP56)、耐蚀性产品，可以在室外使用
  • 产品内部装音量调节器，可以调节音量大小
  • 可以内装船舶用特殊警告音5音
  • 身体标准颜色 : MUNSELL NO. 7.5BG 7/2
  • 喇叭外壳标准颜色 : RED
  • 材质 : 身体-DIECAST Al, 喇叭外壳-SUS316L
  • 保护等级 : IP56
  • 音量 : Max.118dB/m  x 2
产品规格
型号 内装音 音量 电压 电压/电流 重量

SHDN30

 WS 警告音 5音 118dB x 2 DC12V
DC24V
AC110V
AC220V
DC12V/2.140A
DC24V/1.860A
AC110V/0.252A
AC220V/0.166A

DC- 3.49Kg

AC- 4.21Kg
WP 特殊警告音 5音 118dB x 2
WM  音乐音 5音 118dB x 2
WA  警报音 5音 116dB x 2
WV  声音信号 3频道 113dB x 2
  • 周围使用温度 ; -20℃~50℃
  • 特殊电压(48V, 440V 等)产品可以定做
  • 因耐蚀性优秀，适合海上用的青铜外壳产品可定做
代号 名 称 频道 频道 视听 音量
WS 警告音 5音 火灾 A-ANG(火災)音
紧急 WA-U(緊急)音
急救 PI-PO(救急)音
断续音
High-Expansion Foam Release		 ch1
ch2
ch3
ch4
ch5




MAX 118dB
WP 特殊警告音 5音 火灾 A-ANG(火災)音
紧急电令音
断续音
High-Expansion Foam Release
7 短音 1 长音		 ch1
ch2
ch3
ch4
ch5




MAX 118dB
WM 音乐音 3音 Sweet Home
For Elise
Sukoos Waltz
Piano Sonata
Turkish March		 ch1
ch2
ch3
ch4
ch5




MAX 118dB
WA 警报 音 5音 Beep. intermittent
Door Chime
Phone Ring Sound
PI.PI.PI.PI. Short Interval
Phone Ring Sound		 ch1
ch2
ch3
ch4
ch5




MAX 116dB
WV 声音信号 3ch 定做产品
(声音录音型产品）		 ch1
ch2
ch3



 		 MAX 113dB

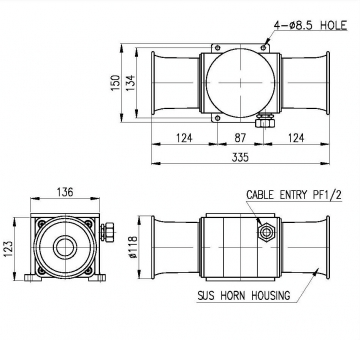

外形图
资料下载 PDF产品目录

电源线 引入口(CABLE ENTRY)

  • 电源线 处理 : 使用船舶用填料函
  • 电源线 引入口 规格 : PF 1/2
  • 引入口 PF 3/4 尺寸可以定做

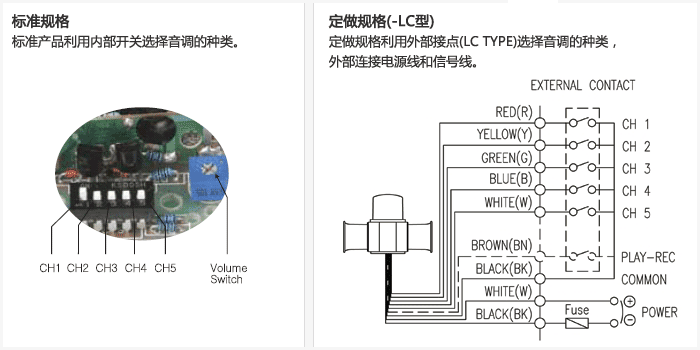

接线方法

  • AC 电源产品 : 不用分正负极
  • DC 电源产品 : 黑色线端子连接在负极(-)

定做产品(-LC型)引出电源线和信号线

  • 引出 电源线 规格 : UL1015-NO18(0.75sq) x 2c 400mm
  • 引出 信号线 规格 : UL1007-NO.22(0.3sq) 400mm
EX)SHDN30 -WS -12 -(LC)
型号 音调 电压 选择音调
SHDN30 WS(警告音)
WP(特殊警告音)
WM(音乐音)
WA(警报音)
WV(声音信号)		 12-DC12V
24-DC24V
110-AC110V
220-AC220V		 无指定(None)
选择内部开关

LC指定(Order)
选择外部接点
