ST56MEL-APLS 电力线控制 LED 多层信号灯
Ø56mm Max.85dB

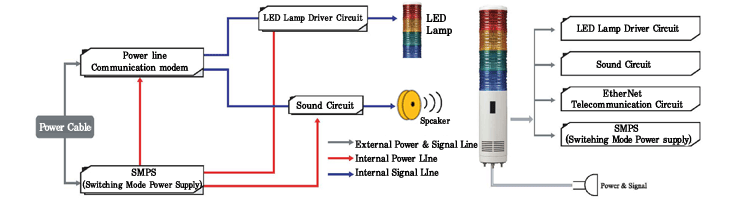

   无需专用的控制线，电源线同时可代替控制线型的多层信号灯
  • 通过交流电源线传达信号的方式，利用交流常用电源网和通讯系统的多层信号灯
  • 50m以内近距离不需要另外的信号线，利用电源线就可以控制多层信号灯
  • 通过另外的调制器挑选常用电源线路的信号, 利用RS485通讯方式把信号传达到多层信号灯控制器上
  • 不需要另外供应电源的产品可以供应DC5V/500mA的设备电源
  • 最多可以挑选5种(5层)的LED信号光和可以按照合理的用处挑选信号音
  • 信号音的种类：警告音、音乐音、警报音 各5音，声音信号
    音乐音和警报音内装8个和音的明快的音调，订购时选择信号音的种类
  • 标准颜色排列
    1层 : 红-R
    2层 : 红-R 绿-G
    3层 : 红-R 黄-A 绿-G
    4层 : 红-R 黄-A 绿-G 蓝-B
    5层 : 红-R 黄-A 绿-G 蓝-B  白-W
  • 闪亮次数(闪亮工作时) : 60~80/min.(闪亮次数用program可以调整)
  • 材质 : 灯罩-AS, 身体-ABS
  • 音量(蜂鸣器) : Max. 85dB/m
  • 保护等级 : IP23
产品规格
型号(Model) 项目(Item) 详细参数(Descripttion)
ST56MEL-APLS

内装喇叭型		 多层信号灯 段数 : 1~5
电压 : DC12V
电流 : 0.27A
颜色 :  红-R 黄-A 绿-G 蓝-B 白-W
喇叭 喇叭 额定 : 1W
电压/电流 : 12V/85mA
音量 : Max.85dB/m
缩微芯片, 音响放大器及音箱形式的装置内装
信号 电力线通讯用调制器(RS485 P to P)
电缆 Power & Signal
AC220V 2m, 2W, 0.70㎟ 插头型
电源供应方式 AC-DC Convert SMPS, Fly Back Type
输入 : AC 85V~265V/240mA
输出 : DC12V/600mA, Max. 700mA
供应 : LED Lamp Power, Piezo Buzzer Power, 电力线通讯用调制器电源, Controller Power
DC – DC Convert : Linear Regulator
输入: DC12V, Output : DC5V/500mA
输出 : 电力线通讯用调制器电源, Controller Power, Sound Amplifier Power
代号 名 称 频道 频道 视听 音量
WS 警告音 5音 火灾 A-ANG(火災)音
紧急 WA-U(緊急)音
急救 PI-PO(救急)音
断续音
High-Expansion Foam Release		 ch1
ch2
ch3
ch4
ch5




MAX 105dB
WM 音乐音 3音 Sweet Home
For Elise
Sukoos Waltz
Piano Sonata
Turkish March		 ch1
ch2
ch3
ch4
ch5




MAX 105dB
WA 警报 音 5音 Beep. intermittent
Door Chime
Phone Ring Sound
PI.PI.PI.PI. Short Interval
Phone Ring Sound		 ch1
ch2
ch3
ch4
ch5




MAX 103dB

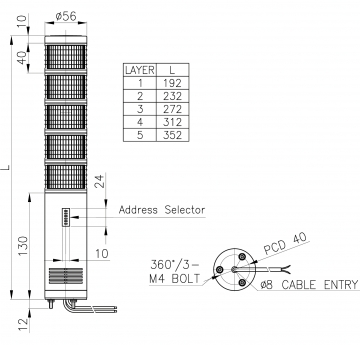

外形图
资料下载 PDF产品目录
EX)ST56MEL -APLS -4 -WS -RAG
型号 内装喇叭型 段数 音调 颜色

ST56MEL

APLS

1-1层
2-2层
3-3层
4-4层
5-5层

 WS(警告音)
WM(音乐音)
WA(警报音)

R-红
A-黄
G-绿
B-蓝
W-白
  • 各层的灯罩颜色使用者可以按照要求任意排列
