- Device NET 多层信号灯
ST56MEL-DVNB DeviceNet LED 多层信号灯
Ø56mm Max.90dB
Ø56mm Max.90dB
以2根电源线，2根信号线连接灯身，并以以串联的方式连接的DeviceNet LED多色信号灯
- 是一个近距离PLC通讯即现场总线(Fieldbus), DeviceNet通讯用多层信号灯
- 把多层信号灯的动作信号适用一系列的通讯方式传送
- 不需要另外的DeviceNet I/O卡, 直接连接到DeviceNet Network上可以使用
- DeviceNet网络除了主卡以外可以操作63个节点。(其外得加个主卡) ① MAC ID指定-装置内利用6P选择开关可以简单的调节, 可以指定(000000~111111)之中共63个ID ② Baud rate指定-装置内利用2P选择开关可以简单的调节, 可以指定125[kbps], 250[kbps], 500[kbps], AUTO的4种状态
- 最多可实现5层安装，并可根据需求选择安装信号音
- 标准颜色排列
1层 :
红-R
2层 : 红-R
绿-G
3层 : 红-R
黄-A 绿-G
4层 : 红-R 黄-A 绿-G
蓝-B
5层 : 红-R 黄-A 绿-G 蓝-B
白-W - 闪亮次数(闪亮工作时) : 60~80/min.
- 材质 : 灯罩-AS, 身体-ABS
- 音量(蜂鸣器) : Max.90dB/m
- 保护等级 : IP23
产品规格
| 型号(Model) | 项目(Item) | 详细参数(Descripttion) |
|---|---|---|
| ST56MEL-DVNB 内装蜂鸣器型 |
多层信号灯 | 段数 : 1~5 电压 : DC24V 电流 : 0.18A 颜色 : 红-R 黄-A 绿-G 蓝-B 白-W |
| 蜂鸣器 | 电压/电流 : 24V/20mA 电压 : DC24V 音量 : Max.90dB/m |
|
| 信号 | ISO 11898 标准规定, ISO 7 Layers Protocol 通讯方式 数据信号处理方式 : ISO 1Layer(Physical) 数据收发方式 : CAN Protocol, ISO 2 Layers(Data Linker) 数据处理及应用 : DeviceNet Protocol, ISO 7 Layers(Application) |
|
| 电缆 | 信号l : V+(Red), CANL(Blue), CANH(White), GND(Black), Shield的构成 电源 : DeviceNet Master Card的输出或中央Power Supply上供应电源 不需要另外的电源 |
|
| 电源供应方式 | DeviceNet Master Card 的输出或另外的中央电源供应装置 DC24V 供应 : LED Lamp Power, Piezo Buzzer Power DC-DC Buck Convert Type 输入 : DC24V, Output : DC5V/1000mA 供应 : DeviceNet Controller Power |

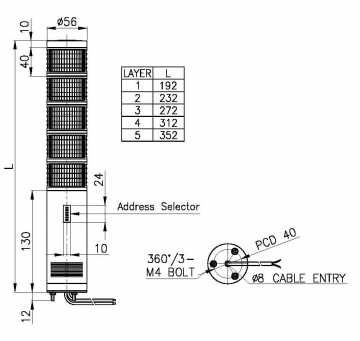

外形图
资料下载 PDF产品目录
| EX)
ST56MEL |
-DVNB | -4 | -RAGB |
|---|---|---|---|
| 型号 | 内装蜂鸣器型 | 段数 | 颜色 |
|
ST56MEL |
DVNB |
1-1层 |
|
- 各层的灯罩颜色使用者可以按照要求任意排列
 |
