- 内装信号音 LED多层信号灯
ST80WEL 内装信号音 大型 LED 多层信号灯
Ø80mm Max.85dB
Ø80mm Max.85dB
带支杆型，发出5种信号音的标准型LED多层信号灯 易于传递大型机床的视觉和听觉信号
- 内置信号扬声器，外径为80mm的带支杆产品
- 易于传递大型机床的视觉和听觉信号
- 利用多种听觉信号，可以传递具体的信号
- 适合用于自动化设备、大型机床、宽厂空间的生产管理设备等传递视觉和听觉信号
- 接插式设计，使各层灯可随意组装，更换颜色顺序更方便简单
- 标准颜色排列
1层 :
红-R
2层 : 红-R
绿-G
3层 : 红-R
黄-A 绿-G
4层 : 红-R 黄-A 绿-G
蓝-B
5层 : 红-R 黄-A 绿-G 蓝-B
白-W - 材质 : 灯罩-AS, 身体-ABS, Pole-铝合金
- 音量 : Max.85dB/m
- 闪亮次数 : 60~80/min.
- 保护等级 : IP23
| LB24 | LW24 | SCREWNUT24 | SL24 | SZ24A |
|---|---|---|---|---|
 |
 |
 |
 |
 |
产品规格
| 型号 | 段数 | 内装音 | 电压 | 电流 | 重量 | 颜色 |
|---|---|---|---|---|---|---|
| ST80WEL LED 长亮型 ST80WELF LED 长亮/闪亮型 |
1 | WS- 警告音 5音 WM-音乐音 5音 WA-报警音 5音 WV-声音信号 3频道 |
AC/DC12V |
0.120A
|
0.58Kg | 红-R |
| AC/DC24V |
0.060A
|
0.58Kg | ||||
| AC110V |
0.060A
|
0.83Kg | ||||
| AC220V |
0.030A
|
0.83Kg | ||||
| 2 | AC/DC12V |
0.180A
|
0.67Kg | 红-R 绿-G |
||
| AC/DC24V |
0.124A
|
0.67Kg | ||||
| AC110V |
0.065A
|
0.92Kg | ||||
| AC220V |
0.032A
|
0.92Kg | ||||
| 3 | AC/DC12V |
0.372A
|
0.96Kg | 红-R 黄-A 绿-G |
||
| AC/DC24V |
0.258A
|
0.96Kg | ||||
| AC110V |
0.070A
|
1.11Kg | ||||
| AC220V |
0.035A
|
1.11Kg | ||||
| 4 | AC/DC12V |
0.496A
|
1.10Kg | 红-R 黄-A 绿-G 蓝-B |
||
| AC/DC24V |
0.392A
|
1.10Kg | ||||
| AC110V |
0.075A
|
1.30Kg | ||||
| AC220V |
0.038A
|
1.30Kg | ||||
| 5 | AC/DC12V |
0.620A
|
1.29Kg | 红-R 黄-A 绿-G 蓝-B 白-W |
||
| AC/DC24V |
0.526A
|
1.29Kg | ||||
| AC110V |
0.80A
|
1.54Kg | ||||
| AC220V |
0.040A
|
1.54Kg |
| 代号 | 名 称 | 频道 | 频道 | 视听 | 音量 |
|---|---|---|---|---|---|
| WS | 警告音 5音 | 火灾 A-ANG(火災)音 紧急 WA-U(緊急)音 急救 PI-PO(救急)音 断续音 High-Expansion Foam Release |
MAX 105dB | ||
| WM | 音乐音 3音 | Sweet Home For Elise Sukoos Waltz Piano Sonata Turkish March |
MAX 105dB | ||
| WA | 警报 音 5音 | Beep. intermittent Door Chime Phone Ring Sound PI.PI.PI.PI. Short Interval Phone Ring Sound |
MAX 103dB | ||
| WV | 声音信号 3ch | 定做产品 (声音录音型产品） |
MAX 95dB | ||

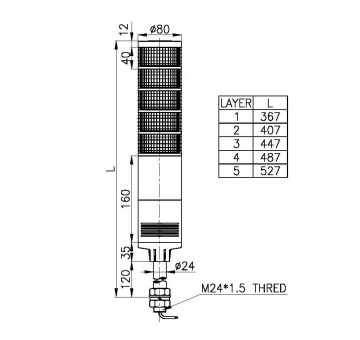

外形图
资料下载 PDF产品目录

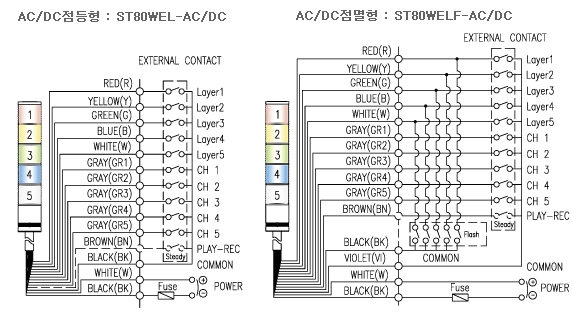

电源线
- 电源线 规格 : UL1015-NO.18(0.75sq) x 2c 400mm
- AC 电源产品 : 不用分正负极
- DC 电源产品 : 黑色线连接在负极(-)
信号线
- 信号线 规格 : UL1015-NO.22(0.3sq) 400mm
| EX)ST80WEL | -3 | -WA | -24 | -RAG | -SZ24 |
|---|---|---|---|---|---|
| 型号 | 段数 | 音调 | 电压 | 颜色 | 支架 |
| ST80WEL ST80WELF |
1-1层 |
WS(警告音) WM(音乐音) WA(报警音) WV(声音信号) |
12-DC12V 24-DC24V 110-AC110V 220-AC220V |
|
无指定(None) 标准型 指定(Bracket) LB24 LW24 SZ24 SL24 |
- 颜色组合可由使用者来指定。
 |
