- 内装信号音 LED多层信号灯
ST56WMEL 内装信号音 标准型 LED 多层信号灯
Ø56mm Max.85dB
Ø56mm Max.85dB
自立型，发出5种信号音的标准型LED多层信号灯
- 内置信号扬声器，外径为56mm的自立型产品
- 产品高度不高，适合用于安装高度受限的环境
- 利用多种听觉信号，可以传递具体的信号
- 适合用于半导体机械、自动化生产线、远距离监控的传递视觉和听觉信号
- 接插式设计，使各层灯可随意组装，更换颜色顺序更方便简单
- 标准颜色排列
1层 :
红-R
2层 : 红-R
绿-G
3层 : 红-R
黄-A 绿-G
4层 : 红-R 黄-A 绿-G
蓝-B
5层 : 红-R 黄-A 绿-G 蓝-B
白-W - 材质 : 灯罩-AS, 身体-ABS
- 音量 : Max.85dB/m
- 闪亮次数 : 60~80/min.
- 保护等级 : IP23
产品规格
| 型号 | 段数 | 内装音 | 电压 | 电流 | 重量 | 颜色 |
|---|---|---|---|---|---|---|
| ST56WMEL LED 长亮型 ST56WMELF LED 长亮/闪亮型 |
1 | WS-警告音 5音 WM-音乐音 5音 WA-警报音 5音 WV-声音信号 3频道 |
AC/DC12V |
0.105A
|
0.24Kg | 红-R |
| AC/DC24V |
0.067A
|
0.24Kg | ||||
| AC110V |
0.038A
|
0.40Kg | ||||
| AC220V |
0.019A
|
0.40Kg | ||||
| 2 | AC/DC12V |
0.210A
|
0.32Kg | 红-R 绿-G |
||
| AC/DC24V |
0.140A
|
0.32Kg | ||||
| AC110V |
0.045A
|
0.49Kg | ||||
| AC220V |
0.022A
|
0.49Kg | ||||
| 3 | AC/DC12V |
0.315A
|
0.39Kg | 红-R 黄-A 绿-G |
||
| AC/DC24V |
0.210A
|
0.39Kg | ||||
| AC110V |
0.053A
|
0.56Kg | ||||
| AC220V |
0.026A
|
0.56Kg | ||||
| 4 | AC/DC12V |
0.420A
|
0.47Kg | 红-R 黄-A 绿-G 蓝-B |
||
| AC/DC24V |
0.280A
|
0.47Kg | ||||
| AC110V |
0.058A
|
0.64Kg | ||||
| AC220V |
0.029A
|
0.64Kg | ||||
| 5 | AC/DC12V |
0.525A
|
0.54Kg | 红-R 黄-A 绿-G 蓝-B 白-W |
||
| AC/DC24V |
0.350A
|
0.54Kg | ||||
| AC110V |
0.063A
|
0.71Kg | ||||
| AC220V |
0.032A
|
0.71Kg |
| 代号 | 名 称 | 频道 | 频道 | 视听 | 音量 |
|---|---|---|---|---|---|
| WS | 警告音 5音 | 火灾 A-ANG(火災)音 紧急 WA-U(緊急)音 急救 PI-PO(救急)音 断续音 High-Expansion Foam Release |
MAX 105dB | ||
| WM | 音乐音 3音 | Sweet Home For Elise Sukoos Waltz Piano Sonata Turkish March |
MAX 105dB | ||
| WA | 警报 音 5音 | Beep. intermittent Door Chime Phone Ring Sound PI.PI.PI.PI. Short Interval Phone Ring Sound |
MAX 103dB | ||
| WV | 声音信号 3ch | 定做产品 (声音录音型产品） |
MAX 95dB | ||

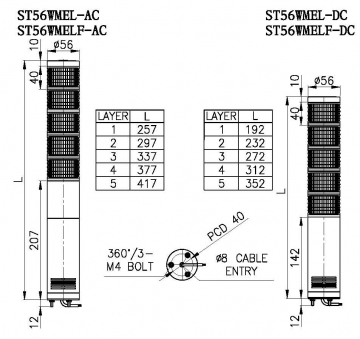

外形图
资料下载 PDF产品目录

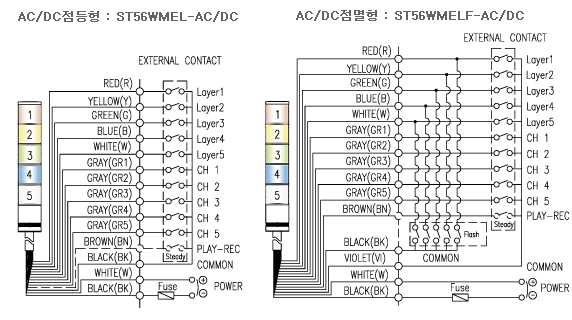

电源线
- 电源线 规格 : UL1015-NO.18(0.75sq) x 2c 400mm
- AC 电源产品 : 不用分正负极
- DC 电源产品 : 黑色线连接在负极(-)
信号线
- 信号线 规格 : UL1015-NO.22(0.3sq) 400mm
| EX)ST56WMEL | -3 | -WA | -24 | -RAG |
|---|---|---|---|---|
| 型号 | 段数 | 音调 | 电压 | 颜色 |
| ST56WMEL ST56WMELF |
1-1层 |
WS(警告音) WM(音乐音) WA(警报音) WV(声音信号) |
12-DC12V 24-DC24V 110-AC110V 220-AC220V |
|
- 颜色组合可由使用者来指定。
 |
