Ø80mm Max.90dB
直立型，Ø80mm 大型 LED光源产品 / 散光面积较大的高亮度产品，在远距离信号传达力特别好
- 采用高亮度发光二极管为光源的 Ø80mm 直立型高级产品
- 适合用于安装高度受限的环境
- 散光面积是经济型产品的2倍，在远距离可见度特别好的产品
- 接插式设计，使各层灯可随意组装，更换颜色顺序更方便简单
- 闪亮次数 : 60~80/min.
- 内装蜂鸣器型 音量 : Max.90dB/m (可以定做2音蜂鸣器型)
- 材质 : 灯罩-AS, 身体-ABS
- 保护等级 : IP44 (内装蜂鸣器型 IP23)

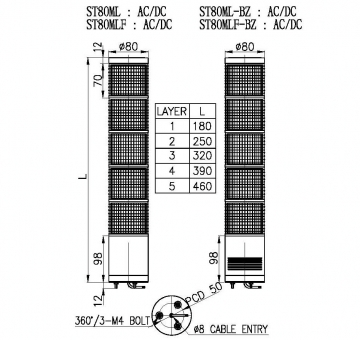

- 左边图片是各层标准产品的图片。标准产品以外的颜色排列可以定做。
- 可以定做在周围环境60℃上能使用的 UL认证品(class2, DC24V专用)
| 型号 | 段数 | 电压 | 电流 | 重量 | 颜色 |
|---|---|---|---|---|---|
|
ST80ML |
1 |
AC/DC12V |
0.144A |
0.52Kg |
|
|
AC/DC24V |
0.072A |
0.52Kg |
|||
|
AC110V |
0.080A |
0.77Kg |
|||
|
AC220V |
0.040A |
0.77Kg |
|||
|
2 |
AC/DC12V |
0.288A |
0.76Kg |
|
|
|
AC/DC24V |
0.144A |
0.76Kg |
|||
|
AC110V |
0.086A |
1.01Kg |
|||
|
AC220V |
0.043A |
1.01Kg |
|||
|
3 |
AC/DC12V |
0.432A |
0.96Kg |
|
|
|
AC/DC24V |
0.288A |
0.96Kg |
|||
|
AC110V |
0.092A |
1.25Kg |
|||
|
AC220V |
0.046A |
1.25Kg |
|||
|
4 |
AC/DC12V |
0.576A |
1.2Kg |
|
|
|
AC/DC24V |
0.432A |
1.24Kg |
|||
|
AC110V |
0.098A |
1.49Kg |
|||
|
AC220V |
0.049A |
1.49Kg |
|||
|
5 |
AC/DC12V |
0.720A |
1.48Kg |
|
|
|
AC/DC24V |
0.576A |
1.48Kg |
|||
|
AC110V |
0.104A |
1.73Kg |
|||
|
AC220V |
0.052A |
1.73Kg |
信号线、蜂鸣器线 电流 (1层标准)
| 电压 | AC/DC 12V | AC/DC 24V | AC 110V | AC 220V |
|---|---|---|---|---|
|
信号线电流 |
0.144A |
0.072A |
0.080A |
0.040A |
|
蜂鸣器线电流 |
0.015A |
0.028A |
0.021A |
0.038A |
| 名 称 | 频道 | 视听 | 音量 |
|---|---|---|---|
| 蜂鸣器 1音 | PI~PI~PI~连续音 | MAX 90dB | |
| 蜂鸣器 2音 (定做） |
PI~PI~PI~连续音 PI-PI-PI 断续音 |
MAX 90dB | |

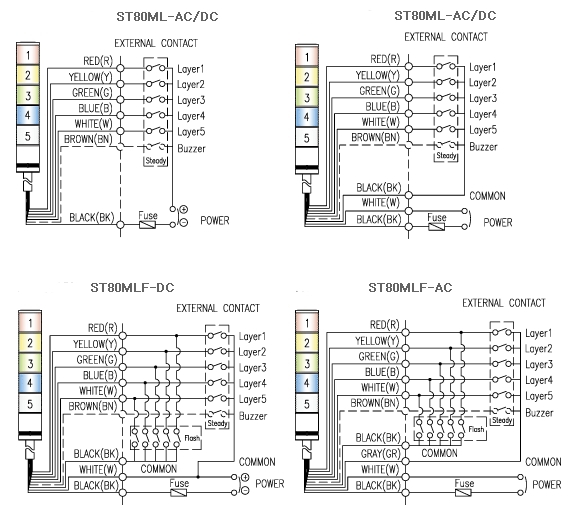

DC 长亮型产品
- DC 电压产品 : 黑色线连接在负极(-)，但产品内部有整流桥，产品不用分正负极。
AC长亮型，AC/DC 长亮/闪亮型产品
- 引出 电源线 规格 : UL1015-NO.18(0.75sq) x 2c 400mm
AC 电压产品 : 不用分电源线颜色，可以交替接线
DC 电压产品 : 黑色线连接在负极(-) - 引出 信号线 规格 : UL1007-NO.22 (0.3sq) 400mm
标准接线以外产品可以定做。
| EX)ST80MLF | -(BZ) | -3 | -220 | -RAG |
|---|---|---|---|---|
| 型号 | 蜂鸣器 | 段数 | 电压 | 颜色 |
| ST80ML ST80MLF |
无指定(None) 标准型 BZ指定(Order) 内装蜂鸣器型 |
1-1层 2-2层 3-3层 4-4层 5-5层 |
12-DC12V 24-DC24V 110-AC110V 220-AC220V |
 R-红 A-黄 G-绿 B-蓝 W-白 |
- 灯罩颜色可由使用者来指定。
- AC用每一节的直接电源连接方式是定做规格。
(接线时电源线跟电压DC产品(ST80ML)同样，产品的高度有变化)
 |
