Ø56mm Max.90dB
直立型，Ø56mm 经济型LED光源产品，适合用于半导体机械、自动化生产线、远距离监控
- 采用高亮度发光二极管为光源的56mm 直立型高级产品
- 适合用于安装高度受限的环境
- 采用使用寿命为半永久性的发光二极管
- 利用特殊反射镜聚集LED光线，发出与类似于灯泡灯丝的光线，提高远距离可见度
- 接插式设计，使各层灯可随意组装，更换颜色顺序更方便简单
- 闪亮次数 : 60~80/min.
- 内装蜂鸣器型 音量 : Max.90dB/m (可以定做2音蜂鸣器型)
- 材质 : 灯罩-AS, 身体-ABS
- 保护等级 : IP44 (内装蜂鸣器型 IP23)
- 左边图片是各层标准产品的图片。标准产品以外的颜色排列可以定做。
- 可以定做在周围环境60℃上能使用的 UL认证品(class2, DC24V专用)
| 型号 | 段数 | 电压 | 电流 | 重量 | 颜色 |
|---|---|---|---|---|---|
|
ST56MEL |
1 |
AC/DC12V |
0.054A |
0.20Kg |
|
|
AC/DC24V |
0.036A |
0.20Kg |
|||
|
AC110V |
0.036A |
0.35Kg |
|||
|
AC220V |
0.018A |
0.35Kg |
|||
|
2 |
AC/DC12V |
0.108A |
0.24Kg |
|
|
|
AC/DC24V |
0.072A |
0.24Kg |
|||
|
AC110V |
0.041A |
0.40Kg |
|||
|
AC220V |
0.021A |
0.40Kg |
|||
|
3 |
AC/DC12V |
0.162A |
0.29Kg |
|
|
|
AC/DC24V |
0.108A |
0.29Kg |
|||
|
AC110V |
0.045A |
0.44Kg |
|||
|
AC220V |
0.023A |
0.44Kg |
|||
|
4 |
AC/DC12V |
0.216A |
0.33Kg |
|
|
|
AC/DC24V |
0.144A |
0.33Kg |
|||
|
AC110V |
0.048A |
0.49Kg |
|||
|
AC220V |
0.024A |
0.49Kg |
|||
|
5 |
AC/DC12V |
0.270A |
0.38Kg |
|
|
|
AC/DC24V |
0.180A |
0.37Kg |
|||
|
AC110V |
0.051A |
0.53Kg |
|||
|
AC220V |
0.026A |
0.53Kg |
信号线、蜂鸣器线 电流 (1层标准)
| 电压 | AC/DC 12V | AC/DC 24V | AC 110V | AC 220V |
|---|---|---|---|---|
|
信号线电流 |
0.054A |
0.036A |
0.036A |
0.018A |
|
蜂鸣器线电流 |
0.015A |
0.028A |
0.021A |
0.038A |
| 名 称 | 频道 | 视听 | 音量 |
|---|---|---|---|
| 蜂鸣器 1音 | PI~PI~PI~连续音 | MAX 90dB | |
| 蜂鸣器 2音 (定做） |
PI~PI~PI~连续音 PI-PI-PI 断续音 |
MAX 90dB | |

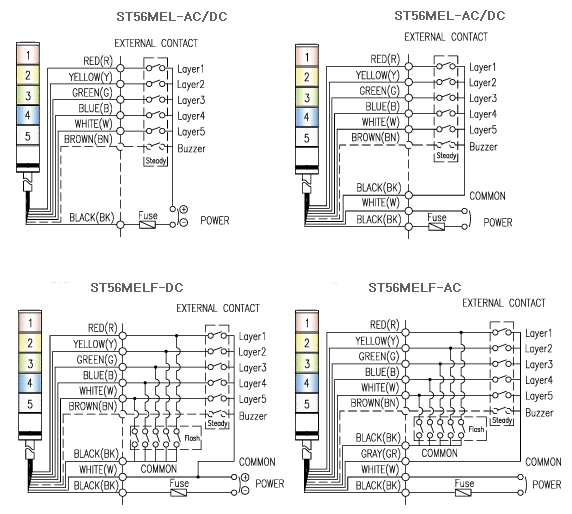

DC 长亮型产品
- DC 电压产品 : 黑色线连接在负极(-)，但产品内部有整流桥，产品不用分正负极。
AC长亮型，AC/DC 长亮/闪亮型产品
- 引出 电源线 规格 : UL1015-NO.18(0.75sq) x 2c 400mm
AC 电压产品 : 不用分电源线颜色，可以交替接线
DC 电压产品 : 黑色线连接在负极(-) - 引出 信号线 规格 : UL1007-NO.22 (0.3sq) 400mm
标准接线以外产品可以定做。
| EX)ST56MEL | -(BZ) | -3 | -220 | -RAG |
|---|---|---|---|---|
| 型号 | 蜂鸣器 | 段数 | 电压 | 颜色 |
| ST56MEL ST56MELF |
无指定(None) 标准型 BZ指定(Order) 内装蜂鸣器型 |
1-1层 2-2层 3-3层 4-4层 5-5层 |
12-DC12V 24-DC24V 110-AC110V 220-AC220V |
 R-红 A-黄 G-绿 B-蓝 W-白 |
 |
