Ø56mm Max.90dB
适合用于半导体机械、自动化生产线、纺织机械、远距离监控
- 以支杆固定安装类型是最广泛使用的产品
- 选用持久耐用的长寿命灯泡
- 多种固定安装支架可供选择
- 闪亮次数 : 60~80/min.
- 内装蜂鸣器型 音量 : Max.90dB/m (可以定做2音蜂鸣器型)
- 材质 : 灯罩-AS, 身体-ABS, Pole-铝合金
- 技术认证 : CE
- 保护等级 : IP44 (内装蜂鸣器型 IP23)
- 左边图片是各层标准产品的图片。标准产品以外的颜色排列可以定做。
| LB18 | LW18 | SCREW&NUT | SL18 | SZ18A |
|---|---|---|---|---|
 |
 |
 |
 |
 |
| 型号 | 段数 | 电压 | 电流 | 灯泡 | 重量 | 颜色 | ||
|---|---|---|---|---|---|---|---|---|
|
ST56B |
1 |
AC/DC12V |
0.714A |
12V10W |
T16x35 15S |
9 |
0.37Kg |
|
|
AC/DC24V |
0.370A |
24V10W |
T16x35 15S |
10 |
0.37Kg |
|||
|
AC110V |
0.083A |
110V10W |
T16x28 9S |
12 |
0.37Kg |
|||
|
AC220V |
0.042A |
220V10W |
T16x28 9S |
13 |
0.37Kg |
|||
|
2 |
AC/DC12V |
1.428A |
12V10W |
T16x35 15S |
9 |
0.45Kg |
|
|
|
AC/DC24V |
0.740A |
24V10W |
T16x35 15S |
10 |
0.45Kg |
|||
|
AC110V |
0.166A |
110V10W |
T16x28 9S |
12 |
0.45Kg |
|||
|
AC220V |
0.084A |
220V10W |
T16x28 9S |
13 |
0.45Kg |
|||
|
3 |
AC/DC12V |
2.142A |
12V10W |
T16x35 15S |
9 |
0.54Kg |
|
|
|
AC/DC24V |
1.110A |
24V10W |
T16x35 15S |
10 |
0.54Kg |
|||
|
AC110V |
0.249A |
110V10W |
T16x28 9S |
12 |
0.54Kg |
|||
|
AC220V |
0.126A |
220V10W |
T16x28 9S |
13 | 0.54Kg | |||
|
4 |
AC/DC12V |
2.856A |
12V10W |
T16x35 15S |
9 |
0.62Kg |
|
|
|
AC/DC24V |
1.480A |
24V10W |
T16x35 15S |
10 | 0.62Kg | |||
|
AC110V |
0.332A |
110V10W |
T16x28 9S |
12 |
0.62Kg |
|||
|
AC220V |
0.168A |
220V10W |
T16x28 9S |
13 |
0.62Kg |
|||
|
5 |
AC/DC12V |
3.570A |
12V10W |
T16x35 15S |
9 |
0.71Kg |
|
|
|
AC/DC24V |
1.850A |
24V10W |
T16x35 15S |
10 |
0.71Kg |
|||
|
AC110V |
0.415A |
110V10W |
T16x28 9S |
12 |
0.71Kg |
|||
|
AC220V |
0.210A |
220V10W |
T16x28 9S |
13 |
0.71Kg |
|||
信号线电流及接点容量 (1层标准)
| 电压 | 信号线电流 | 初始电流 | 外部接点容量 | 蜂鸣器线电流 |
|---|---|---|---|---|
|
AD/DC 12V |
0.714A |
abt.11.0A |
Over 12A |
0.015A |
|
AD/DC 24V |
0.370A |
abt.6.0A |
Over 7A |
0.028A |
|
AC 110V |
0.083A |
abt.1.2A |
Over 2A |
0.021A |
|
AC 220V |
0.042A |
abt.0.6A |
Over 1A |
0.038A |
| 名 称 | 频道 | 视听 | 音量 |
|---|---|---|---|
| 蜂鸣器 1音 | PI~PI~PI~连续音 | MAX 90dB | |
| 蜂鸣器 2音 (定做） |
PI~PI~PI~连续音 PI-PI-PI 断续音 |
MAX 90dB | |

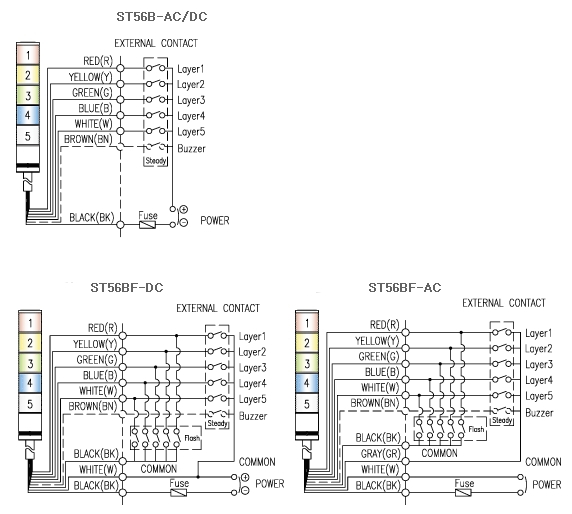

AC,DC 长亮型产品
- 引出 电源线、信号线 规格 : UL1007-NO.22(0.3sq) 400mm
AC 电压产品 : 不用分电源线颜色，可以交替接线 DC 电压产品：黑色线连接在负极(-)
AC,DC 长亮/闪亮型产品
- 引出 电源线 规格 : UL1015-NO.18(0.75sq) x 2c 400mm
AC 电压产品 : 不用分电源线颜色，可以交替接线
DC 电压产品 : 黑色线连接在负极(-) - 引出 信号线 规格 : UL1007-NO.22 (0.3sq) 400mm
标准接线以外产品可以定做
| EX)ST56B | -(BZ) | -5 | -220 | -RAGBW | -LB18 |
|---|---|---|---|---|---|
| 型号 | 蜂鸣器 | 段数 | 电压 | 颜色 | 支架 |
| ST56B ST56BF |
无指定(None) 标准型 BZ指定(Order) 内装蜂鸣器型 |
1-1层 2-2层 3-3层 4-4层 5-5层 |
12-DC12V 24-DC24V 110-AC110V 220-AC220V |
 R-红 A-黄 G-绿 B-蓝 W-白 |
无指定-标准型 LB18 LW18 SZ18 SL18 |
 |
