Ø45mm Max.90dB
- 适合用于安装高度受限的环境和设备的直立型产品 安装高度受限的环境
- 采用特殊散光灯罩提高可见度
- 使用耐用的长寿命灯泡
- 闪亮次数 : 60~80/min.
- 内装蜂鸣器型 音量 : Max.90dB/m (可以定做2音蜂鸣器型)
- 材质 : 灯罩-AS, 身体-ABS
- 技术认证 : CE
- 保护等级 : IP44 (内装蜂鸣器型 IP23)
- 左边图片是各层标准产品的图片。标准产品以外的颜色排列可以定做。
| 型号 | 段数 | 电压 | 电流 | 灯泡 | 重量 | 颜色 | ||
|---|---|---|---|---|---|---|---|---|
|
ST45MB |
1 |
AC/DC12V |
0.357A |
12V5W |
G14 9S |
1 |
0.14Kg |
|
|
AC/DC24V |
0.185A |
24V5W |
G14 9S |
2 |
0.14Kg |
|||
|
AC110V |
0.042A |
110V5W |
T16x28 9S |
3 |
0.14Kg |
|||
|
AC220V |
0.021A |
220V5W |
T16x28 9S |
4 |
0.14Kg |
|||
|
2 |
AC/DC12V |
0.714A |
12V5W |
G14 9S |
1 |
0.20Kg |
|
|
|
AC/DC24V |
0.370A |
24V5W |
G14 9S |
2 |
0.20Kg |
|||
|
AC110V |
0.084A |
110V5W |
T16x28 9S |
3 |
0.20Kg |
|||
|
AC220V |
0.042A |
220V5W |
T16x28 9S |
4 |
0.20Kg |
|||
|
3 |
AC/DC12V |
1.071A |
12V5W |
G14 9S |
1 |
0.26Kg |
|
|
|
AC/DC24V |
0.555A |
24V10W |
G14 9S |
2 |
0.26Kg |
|||
|
AC110V |
0.126A |
110V5W |
T16x28 9S |
3 |
0.26Kg |
|||
|
AC220V |
0.063A |
220V5W |
T16x28 9S |
4 |
0.26Kg |
|||
|
4 |
AC/DC12V |
1.428A |
12V5W |
G14 9S |
1 |
0.32Kg |
|
|
|
AC/DC24V |
0.740A |
24V5W |
G14 9S |
2 |
0.32Kg |
|||
|
AC110V |
0.168A |
110V5W |
T16x28 9S |
3 |
0.32Kg |
|||
|
AC220V |
0.084A |
220V5W |
T16x28 9S |
4 |
0.32Kg |
|||
|
5 |
AC/DC12V |
1.785A |
12V5W |
G14 9S |
1 |
0.38Kg |
|
|
|
AC/DC24V |
0.925A |
24V5W |
G14 9S |
2 |
0.38Kg |
|||
|
AC110V |
0.210A |
110V5W |
T16x28 9S |
3 |
0.38Kg |
|||
|
AC220V |
0.105A |
220V5W |
T16x28 9S |
4 |
0.38Kg |
|||
信号线电流及接点容量 (1层标准)
| 电压 | 信号线电流 | 初始电流 | 外部接点容量 | 蜂鸣器线电流 |
|---|---|---|---|---|
|
AD/DC 12V |
0.357A |
abt.4.8A |
Over 5A |
0.015A |
|
AD/DC 24V |
0.185A |
abt.2.4A |
Over 3A |
0.028A |
|
AC 110V |
0.042A |
abt.0.6A |
Over 1A |
0.021A |
|
AC 220V |
0.021A |
abt.0.4A |
Over 1A |
0.038A |
| 名 称 | 频道 | 视听 | 音量 |
|---|---|---|---|
| 蜂鸣器 1音 | PI~PI~PI~连续音 | MAX 90dB | |
| 蜂鸣器 2音 (定做） |
PI~PI~PI~连续音 PI-PI-PI 断续音 |
MAX 90dB | |

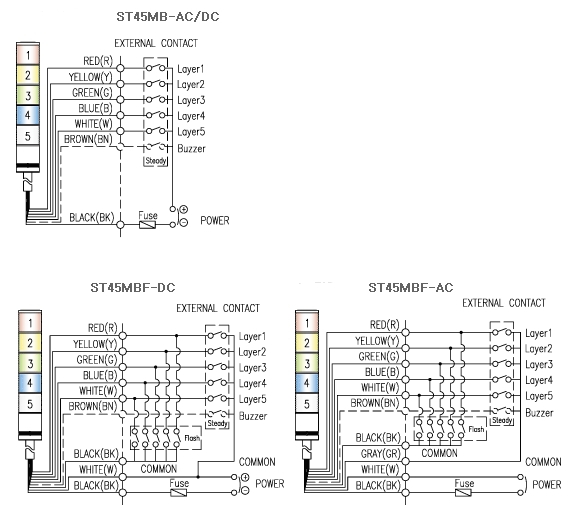

AC,DC 长亮型产品
- 引出 电源线、信号线 规格 : UL1007-NO.22(0.3sq) 400mm
AC 电压产品 : 不用分电源线颜色，可以交替接线 DC 电压产品 : 黑色线连接在负极(-)
AC,DC 长亮/闪亮型产品
- 引出 电源线 规格 : UL1015-NO.18(0.75sq) x 2c 400mm
AC 电压产品 : 不用分电源线颜色，可以交替接线
DC 电压产品 : 黑色线连接在负极(-) - 引出 信号线 规格 : UL1007-NO.22 (0.3sq) 400mm
标准接线以外产品可以定做
| EX)ST45MB | -(BZ) | -3 | -220 | -RAG |
|---|---|---|---|---|
| 型号 | 蜂鸣器 | 段数 | 电压 | 颜色 |
| ST45MB ST45MB |
无指定(None) 标准型 BZ指定(Order) 内装蜂鸣器型 |
1-1层 2-2层 3-3层 4-4层 5-5层 |
12-DC12V 24-DC24V 110-AC110V 220-AC220V |
 R-红 A-黄 G-绿 B-蓝 W-白 |
 |
