- SH6560 船舶重负荷用开关
SH6560-AL

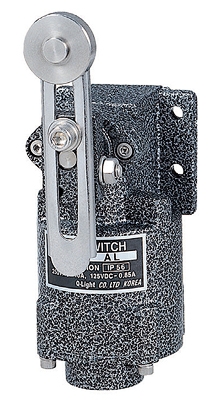

重负荷用 行程开关-滚柱 传动杆型 SH6560-AL 铝合金 外壳SH6560-AL 青铜 外壳
- 安装不锈钢传动杆的固定传动杆，到动作之前的运动小，传达杆的运动大，设计限位块容易
- 安装不锈钢滚柱的调节传动杆型，可以调节传动杆的长度 32-88mm
- 顶部和本体一体型的重负荷产品
- 因机械的强度高,柔软地吸收限位块的动作，完成稳定的动作
- 在外部使用的螺栓和螺母使用不锈钢材料优秀耐腐蚀性
- 适合用于天障起重机、大型输送机、大型产业机械、室外成套设备用
- SH6560S-AL 产品是青铜外壳产品优秀耐腐蚀性及耐盐性，在船舶甲板机械、港口装卸设备、腐蚀性及存在咸性瓦斯的化学工厂等环境下发挥优秀的性能
- 身体标准颜色 : MUNSELL NO. 2.0 BG 7/2
- 材质 : 身体-SH6560-AL : DIECAST AL, SH6560-AL : CAST BRASS , 螺丝, 滚柱, 传动杆-不锈钢
- 保护构造 : 防水、防油、防尘构造(IP67)
- 技术认证 : KIMM
- 耐寒型(-40℃~+40℃)和耐热型(+5℃~+120℃)可以定做提供
产品规格
- 保护构造
- IP66
- 机械的寿命
- 400万次以上
- 电气的寿命
- 10万次 以上
- 容许动作频率
- 机械的
- 120次/分
- 电气的
- 30次/分
- 绝缘电阻
- 100MΩ 以上(在DC 500V)
- 接触电阻
- 25mΩ 以下
- 内电压
- 非连续端子间
- AC1000V (50/60Hz 1分钟)
- 格端子和非充电金属部间
- AC2000V (50/60Hz 1分钟)
- 耐冲击
- 耐久
- 约1000m/s²(100G)
- 吴动作
- 约300m/s²(30G)
- 震动
- 10-55Hz 振幅 1.5mm
- 环境温度
- - 10~+70℃
- 环境温度
- 95% RH 以下
技术资料 下载 使用说明书下载 外形图下载 外形图 Auto CAD 文档下载
动作特性
- OF max.g
- 1,680
- RF min.g
- 280
- PT
- 15˚ ± 5˚
- MD max
- 12˚
- TT min
- 60˚
重量
- SH6560-AL
- 约 0.68 Kg
- SH6560S-AL
- 约 1.61 Kg
外形图
额定
| 额定电压(V) | 无诱导负荷(A) | 诱导负荷(A) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 电阻负荷 | 指示灯负荷 | 诱导负荷 | 电动机负荷 | ||||||
| 常时 闭路 |
常时 开路 |
常时 闭路 |
常时 开路 |
常时 闭路 |
常时 开路 |
常时 闭路 |
常时 开路 |
||
| AC | 125 | 10 | 3 | 1.5 | 10 | 5 | 2.5 | ||
| 250 | 6 | 2 | 1 | 10 | 3 | 1.5 | |||
| 480 | 2 | 1.5 | 0.8 | 3 | 1.5 | 0.8 | |||
| DC | 8 | 10 | 6 | 3 | 6 | 6 | |||
| 14 | 10 | 6 | 3 | 6 | 6 | ||||
| 30 | 6 | 4 | 3 | 4 | 4 | ||||
| 125 | 0.8 | 0..2 | 0.2 | 0.8 | 0.2 | ||||
| 250 | 0.4 | 0.1 | 0.1 | 0.4 | 0.1 | ||||
线路构成
- 接点
- 2CKT-DB(2电路双端)
- 初始电流
- 常时闭路
- 最大 20A
- 常时开路
- 最大 10A
- 环境温度
- -10~+70℃(但，不冻的)
- 环境温度
- 95%RH 以下
- *注) 1.表格上的述职表示正常电流。 2.诱导负荷是力率 0.4以上(交流), 时定数 7ms 以下(直流) 3.指示灯负荷表示带10倍的初始电流 4.电动机负荷电流表示带6倍的初始电流
 |
