- SW2M 船舶重负荷用开关

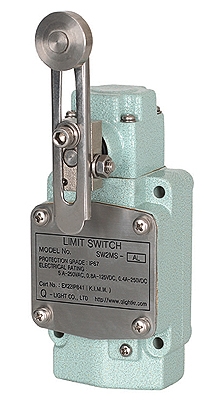

SW2M-AL
船舶/重负荷 行程开关-调节滚柱 传动杆型 SW2M-AL 铝合金 外壳SW2MS-AL 青铜 外壳
- 到动作之前的运动小，传达杆的运动大，设计限位块容易
- 安装不锈钢滚柱的调节传动杆，传动杆可以调节 32~88mm
- 具有跟标准型开关同样的固定孔和外形优秀耐久力和防水性的重负荷产品
- 采用2重弹簧回复系统，在长时间保持开关ON状态发挥稳定的动作特性
- 在外部使用的螺栓和螺母使用不锈钢材料优秀耐腐蚀性
- 适合用于天障起重机、大型输送机、大型产业机械、室外成套设备用
- SW2MS-AL 产品是青铜外壳产品优秀耐腐蚀性及耐盐性，在船舶甲板机械、港口装卸设备、腐蚀性及存在咸性瓦斯的化学工厂等环境下发挥优秀的性能
- 身体标准颜色 : SW2M-MUNSELL NO 5.0, SW2MS-MUNSELL NO 7.5BG 7/2
- 材质 : 身体-SW2M-AL : DIECAST AL, SW2MS-AL : CAST BRASS 盖子, 螺丝, 滚柱, 传动杆-不锈钢
- 保护构造 : 防水、防油、防尘构造(IP67)
- 技术认证 : KIMM
- 耐寒型(-40℃~+40℃)和耐热型(+5℃~+120℃)可以定做提供
产品规格
- 保护构造
- IP67
- 机械的寿命
- 300万次以上
- 电气的寿命
- 10万次 以上
- 容许动作频率
- 机械的
- 120次/分
- 电气的
- 30次/分
- 绝缘电阻
- 100MΩ 以上(在DC 500V)
- 接触电阻
- 25mΩ 以下
- 内电压
- 非连续端子间
- AC1000V (50/60Hz 1分钟)
- 格端子和非充电金属部间
- AC2000V (50/60Hz 1分钟)
- 耐冲击
- 耐久
- 约1000m/s²(100G)
- 吴动作
- 约250m/s²(25G)
- 震动
- 10-55HZ 振幅 1.5mm
- 环境温度
- - 10~+55℃
- 环境温度
- 95% RH 以下
技术资料 下载 使用说明书下载 外形图下载 外形图 Auto CAD 文档下载
动作特性
- OF max.g
- 1,380
- RF min.g
- 260
- PT
- 15˚ ± 5˚
- MD max
- 12˚
- TT min
- 70˚
重量
- SW2M-AL
- 约 0.84 Kg
- SW2MS-AL
- 约 2.23 Kg
外形图
额定
| 额定电压(V) | 无诱导负荷(A) | 诱导负荷(A) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 电阻负荷 | 指示灯负荷 | 诱导负荷 | 电动机负荷 | ||||||
| 常时 闭路 |
常时 开路 |
常时 闭路 |
常时 开路 |
常时 闭路 |
常时 开路 |
常时 闭路 |
常时 开路 |
||
| AC | 125 | 10 | 3 | 1.5 | 10 | 5 | 2.5 | ||
| 250 | 6 | 2 | 1 | 10 | 3 | 1.5 | |||
| 480 | 2 | 1.5 | 0.8 | 3 | 1.5 | 0.8 | |||
| DC | 8 | 10 | 6 | 3 | 6 | 6 | |||
| 14 | 10 | 6 | 3 | 6 | 6 | ||||
| 30 | 6 | 4 | 3 | 4 | 4 | ||||
| 125 | 0.8 | 0..2 | 0.2 | 0.8 | 0.2 | ||||
| 250 | 0.4 | 0.1 | 0.1 | 0.4 | 0.1 | ||||
线路构成
- 接点
- 2CKT-DB(2电路双端)
- 初始电流
- 常时闭路
- 最大 20A
- 常时开路
- 最大 10A
- 环境温度
- -10~+70℃(但，不冻的)
- 环境温度
- 95%RH 以下
- *注) 1.表格上的述职表示正常电流。 2.诱导负荷是力率 0.4以上(交流), 时定数 7ms 以下(直流) 3.指示灯负荷表示带10倍的初始电流 4.电动机负荷电流表示带6倍的初始电流
 |
