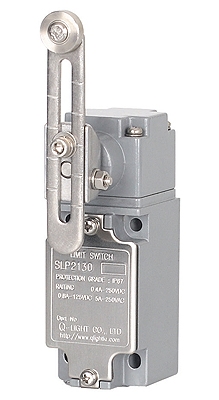

- SLP2130 防水型开关
SLP2130-AL
防水型行程开关-调节滚柱 传动杆型 SLP2130-AL 铝合金 外壳SLP2130S-AL 青铜 外壳
- 到动作之前的运动小，传达杆的运动大，设计限位块容易
- 安装 PC滚柱的调节传动杆型，传动杆的长度可以调节 25~89mm
- 采用2重弹簧回复系统，在长时间保持开关ON状态发挥稳定的动作特性
- 在外部使用的螺栓和螺母使用不锈钢材料优秀耐腐蚀性
- SLP2130S-RL 型是青铜外壳产品，优秀耐腐蚀性
- 适合用于制药工厂、食品加工机械、洗涤机、机舱、水泥工厂、室外设备用
- 身体标准颜色 : SLP2130 - MUNSELL NO. 5.0, SLP2130S - MUNSELL NO 7.5BG 7/2
- 材质 : 身体-2130-RL : DIECAST Al, 2130S-RL : CAST BRASS, 螺丝-SUS, 滚柱-PC
- 保护构造 : 防水、防油、防尘构造(IP67)
- 技术认证 : KIMM
- 耐寒型(-40℃~+40℃)和耐热型(+5℃~+120℃)可以定做提供
产品规格
- 保护构造
- IP67
- 机械的寿命
- 100万次 以上
- 电气的寿命
- 10万次 以上
- 容许动作频率
- 机械的
- 120次/分
- 电气的
- 30次/分
- 绝缘电阻
- 100MΩ 以下(在DC 500V)
- 接触电阻
- 25mΩ 以下
- 内电压
- 非连续端子间
- AC1000V (50/60HZ 1分钟)
- 格端子和非充电金属部间
- AC2000V (50/60HZ 1分钟)
- 耐冲击
- 耐久
- 约1000m/s²(100G)
- 吴动作
- 约250m/s²(25G)
- 震动
- 10-55Hz 振幅 1.5mm
- 环境温度
- - 10~+70℃
- 环境温度
- 95% RH 以下
技术资料 下载 使用说明书下载 外形图下载 外形图 Auto CAD 文档下载
动作特性
- OF max.g
- 1,300
- RF min.g
- 210
- PT
- 15˚ ± 5˚
- MD max
- 12˚
- TT min
- 70˚
重量
- SLP2130-AL
- 约 0.52 Kg
- SLP2130S-AL
- 约 1.20 Kg
外形图
额定
| 额定电压(V) | 无诱导负荷(A) | 诱导负荷(A) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 电阻负荷 | 指示灯负荷 | 诱导负荷 | 电动机负荷 | ||||||
| 常时 闭路 |
常时 开路 |
常时 闭路 |
常时 开路 |
常时 闭路 |
常时 开路 |
常时 闭路 |
常时 开路 |
||
| AC | 125 | 10 | 3 | 1.5 | 10 | 5 | 2.5 | ||
| 250 | 6 | 2 | 1 | 10 | 3 | 1.5 | |||
| 480 | 2 | 1.5 | 0.8 | 3 | 1.5 | 0.8 | |||
| DC | 8 | 10 | 6 | 3 | 6 | 6 | |||
| 14 | 10 | 6 | 3 | 6 | 6 | ||||
| 30 | 6 | 4 | 3 | 4 | 4 | ||||
| 125 | 0.8 | 0..2 | 0.2 | 0.8 | 0.2 | ||||
| 250 | 0.4 | 0.1 | 0.1 | 0.4 | 0.1 | ||||
线路构成
- 接点
- 2CKT-DB(2电路双端)
- 初始电流
- 常时闭路
- 最大 20A
- 常时开路
- 最大 10A
- 环境温度
- -10~+70℃(但，不冻的)
- 环境温度
- 95%RH 以下
- *注) 1.表格上的述职表示正常电流。 2.诱导负荷是力率 0.4以上(交流), 时定数 7ms 以下(直流) 3.指示灯负荷表示带10倍的初始电流 4.电动机负荷电流表示带6倍的初始电流
 |
